L’elettrocardiogramma č in grado di fornire informazioni preziose sul corretto funzionamento di uno stimolatore cardiaco

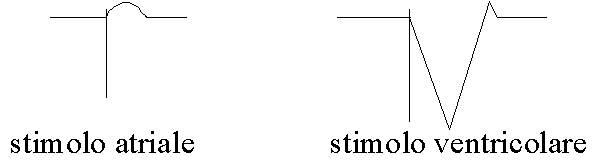

Ogni stimolo artificiale č identificabile sull’elettrocardiogramma come uno spike seguito da un complesso atriale o ventricolare, in relazione alla posizione dell’elettrodo stimolatore

In relazione alla collocazione del catetere questa stimolazione verrā chiamata atriale o ventricolare.

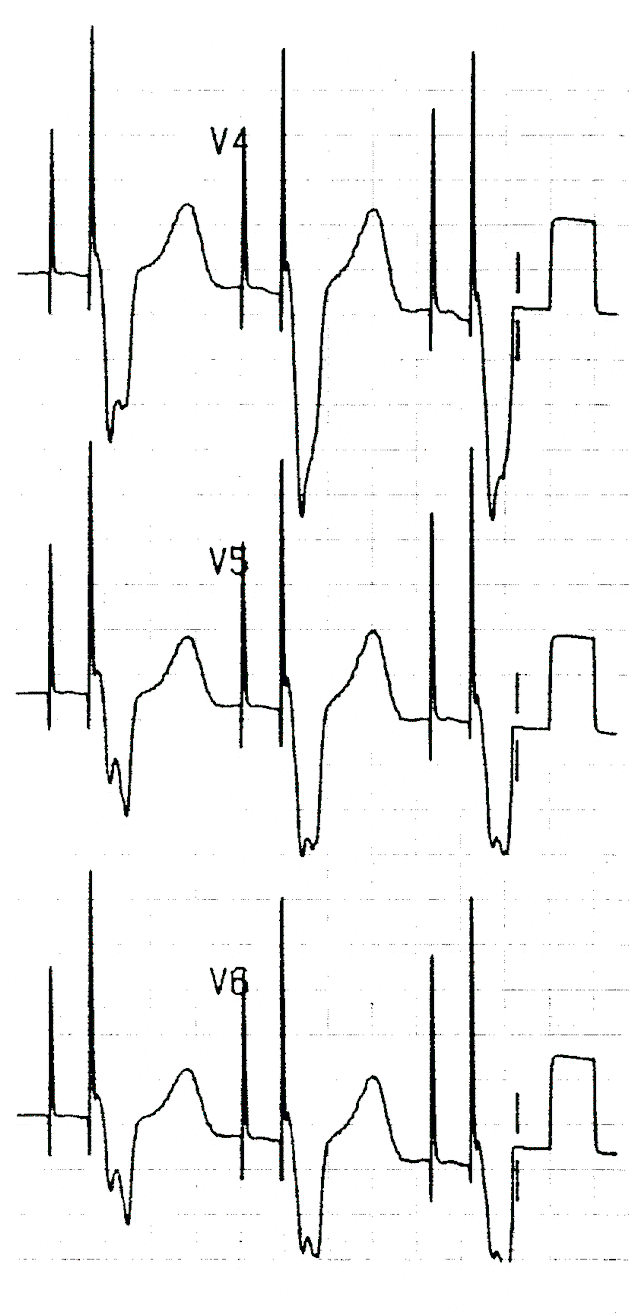

Se lo stimolatore utilizza due cateteri si parla di stimolazione bicamerale.

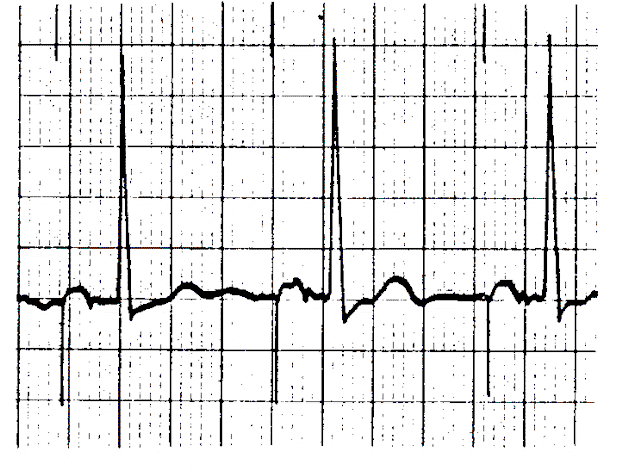

In caso di stimolazione atriale, l’elettrocardiogramma mostrerā una serie di spike con onde P stimolate, seguite da complessi QRS di origine spontanea.

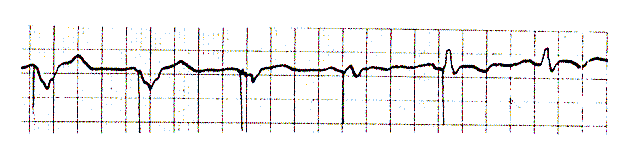

Quando la frequenza dei complessi QRS spontanei risulta superiore a quella dello stimolatore, questo viene inibito e gli spike spariscono, sostituiti da QRS spontanei (ultimo battito della figura)
